| 概述 隨著計算機、通信和控制技術的高速發展，大量非線性設備被采用運行，會產生有害的諧波污染，進而產生附加諧波損耗，降低設備使用效率，產生額外熱效應，引起保護裝置誤動作、拒動，導致計量不準確，增加系統諧振的可能性，干擾通訊等一系列問題，甚至造成用電設備的永久性損壞，給工作和日常生活造成了巨大損失。 億科森思研制的 EX-HP 系列諧波保護器針對越來越惡劣的電能質量，為用電設備提供多功能諧波保護。本產品采用最新的超微晶體合金材料，應用了具有科技創新的獨特思路，能抑制和吸收各種用電設備產生的隨機高次諧波、高頻噪聲、脈沖尖峰、電涌等干擾；隨時跟蹤高壓波形，瞬時濾除電源中的尖峰、浪涌（雷電）、雜波，矯正因諧波影響而產生畸變的電壓波形；對噪聲進行消化并把被吸收的噪聲能量部分返回到電網中以矯正電網波形，使電網電源波形變得清潔光滑，既提高了電網質量，又保證了用電設備的正常運行。本諧波保護器能吸收 90%左右的各波形諧波。

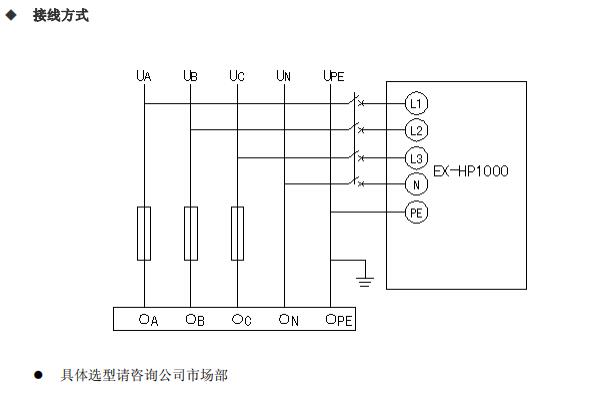

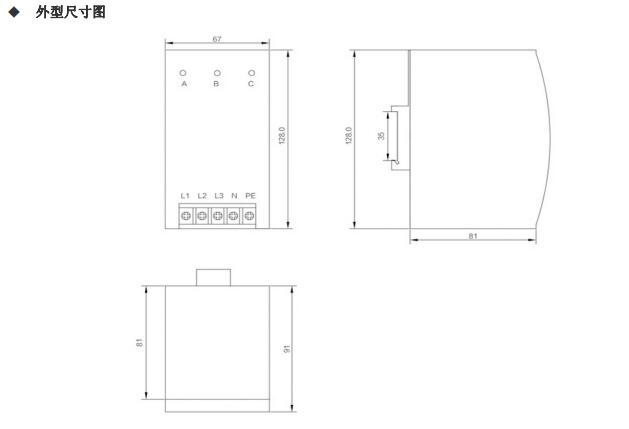

功能特點 ‹ 采用超微晶體合金材料制造及創新科技的特別電路； ‹ 對高次諧波、高頻噪聲、脈沖尖峰、電涌等干擾有抑制和吸收作用； ‹ 隨時跟蹤電壓、電流波形，矯正因諧波影響而產生畸變的電壓、電流波形； ‹ 減少了用電設備的故障率和機器誤操作，全面克服由于諧波污染引起的高頻干擾； ‹ 裝置本身幾乎無耗電，經濟效益高； ‹ 結構設計合理，接線簡單，安裝調試方便。 技術數據 ‹ 額定電壓： 220V/380V/690V±20% AC； ‹ 頻 率： 50/60Hz； ‹ 最大脈沖電流： 14000A； ‹ 接線方式： 三相四線/帶 PE 保護； ‹ 殘余浪涌電壓抑制：殘余浪涌電壓的值可限制在 1kV 以下，使浪涌的能量不致?lián)p壞設備； ‹ 功 耗： ≤1W； ‹ 絕緣電阻： ＞50M； ‹ 耐 壓： 端子與外殼間承受 2500VAC，時間 1 秒，無擊穿和閃爍現象； ‹ 過載保護： 前置空氣開關； ‹ 保護頻率： 1kHz~20MHz； ‹ 泄露電流： 1.431mA； ‹ 濾波性能： 對電網電源中瞬變有明顯抑制效果，120kHz 附近 50DB 衰減， 1kHz~20MHz 雜波有明顯的濾波效果； ‹ 濾波效果： 濾除≥97%諧波電流； ‹ 外部環境： 無爆炸無腐蝕性氣體導電塵埃，無震蕩，無沖擊源； ‹ 海撥高度： ≤4000m； ‹ 溫度范圍： -35℃~+75℃； ‹ 使用壽命： 設計使用壽命 20 年以上； ‹ 維護方式： 免維護； ‹ 安裝方式： 35mm 卡式導軌安裝； ‹ 外形尺寸： 128×67×95（mm）； ‹ 防護等級： IP40/可加裝 IP54 套件； ‹ 依據標準： IEC61000-4~5，IEC60939-1~2，GB14549-93《電能質量—公用電網 質量》，GB12325-90《電能質量—供電電壓允許偏差》。
|
